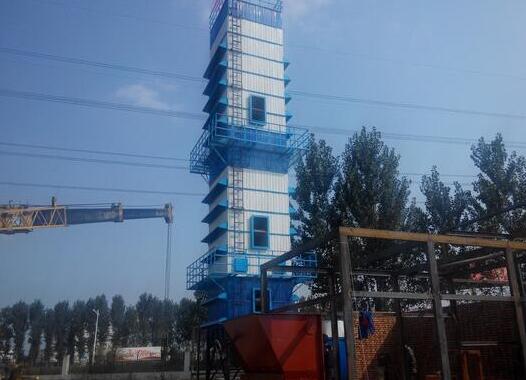

塔式粮食烘干机食品设备

访问人数:6581  本文编辑:告平安  发布时间:2017-2-8 2

食品布置塔式粮食烘干机的粮食整理装置可以用来控制和调整粮食的速度,所以根据烘烤粮食的初始和目标含水量来控制粮食的干燥时间,这直接影响食物的塔排放流。

其结构合理,工作质量好,对干粮的质量和产量影响很大。

1,工作原理:塔式烘干设备谷物卸料装置的主要部件是卸粮桶,卸粮板和曲柄连杆机构。

卸料斗位于塔体最下面的卸料角箱的下部。

在装有谷物桶的卸料谷物板下面的卸料谷物箱中卸下谷物板。

曲轴机构在卸载板的作用下进行往复运动。

塔身靠粮食重力卸粮桶,然后通过卸粮流向卸料板。

卸粮板往复运行食物,以方便两侧落入粮桶。

2.塔式食品烘干机的组成部分由送粮机构的传动机构,具有偏心机构。

卸粮机构,卸粮桶,根桶等组成。

(1)传动机构传动机构由带有电机的无级变速器,皮带轮,中间返回式套筒和盘形联轴器组成。

由无级变速器通过中间泵送盘形联轴器供电。

这种无级变速器是一种机械锥型汽车摩擦式变速器,通过摩擦和旋转由主动和被动两个摩擦轮摩擦传动和传动,所以通过改变两个摩擦轮的接触半径就可以达到无级调速的目的。

(2)偏心连杆机构由曲柄板,连杆,销轴等组成。

销轴设置在曲轴板1上,曲轴板与中间传动轴上的盘形联轴器连接,盘形联轴器与曲轴板的联轴孔为长孔,曲柄板和盘形联轴器相对位置可以改变。

(3)卸粮机构由牵引架,连接牵引架的卸盘板,滚轮和滚筒支架组成。

牵引架由滚轮和滚轮支架悬挂。

牵引架在偏心连杆作用下,沿机床两端焊接在机座上的通道导轨往复运动。

连接滚筒支架和滚筒轴的孔为长孔,可以调节滚筒支架和滚筒的相对位置。

(4)卸料斗卸料斗两端与机座两端焊接,位于干燥塔卸料角箱下部和卸粮机构上方。

(5)出粮斗内出料斗斜锥,位于牵引架下部。

从排粮板两侧排出的谷物从排粮斗下部的排出口排出。

3.调整送粮塔烘干设备的速度可以通过以下三种方式之一进行调整,改变送粮速度和烘干时间控制(1)旋下CVT调节六角螺丝处的手轮,然后转动手轮改变CVT的速度达到改变板上牵引板运动频率的目的。

(2)改变曲柄板与盘形联轴器的相对位置,即改变偏心连杆机构的曲柄长度,达到改变卸料板上卸粮板脱扣幅度的目的。

(3)通过改变滚筒与滚轮支架的相对位置,改变倾倒滚筒与倾倒板之间的距离。
